歐美大地 新聞 行業新聞 真正的真三軸-GDSTTA
產品中心
真正的真三軸-GDSTTA

型號：

用途：

標準規范：

相關產品
產品詳情

GDS真三軸儀（GDSTTA）所有三個主應力可以獨立控制，而傳統的三軸儀只有兩個主應力可以單獨控制。這使得該儀器可以進行更大范圍的復雜應力路徑試驗。這套動態循環試驗系統由高級電機作動器或者液壓作動器提供動力，是一套成熟的研究工具。



其中，垂直和一個水平方向通過動態作動器來加載（軸1和軸2），第二個水平方向（軸3）通過圍壓來控制應力。

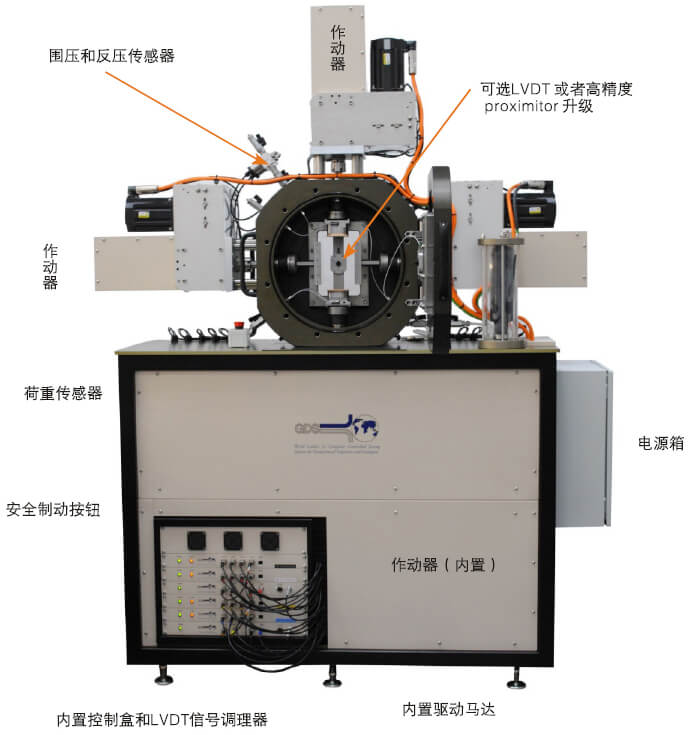

GDS伺服電機作動器真三軸主要特征










主要特點：                                   優點：

應力或應變從三個方向獨立的施加到75mm x75mm x 150mm試樣上

兩對動態加載桿用來施加軸1和軸2的力，限制的液體用來施加軸3的力。

加載桿參數:

每個加載桿有它自己的水下荷重傳感器和位移傳感器，確保摩擦影響最小化。



標配電機作動器:

電機作動器使用起來簡單、環保，可以精確測試到5Hz。電機作動器不需要使用液壓源，因此無需進行液壓維護，同時也避免了用戶受到液壓噪音影響。





液壓作動器可選：

GDS設計的液壓作動器采用靜壓軸承密封。這種設計提升了作動器的性能（最大到10Hz），無需更換活塞密封，因此降低了全壽命的維護成本。每對作動器可以用“靜態模式”控制，力、應力和位移都可以快速加載、線性加載、低頻循環加載。



試樣準備:

提供完整的粘性土和無粘性土試樣準備包，包括特別設計的制立方體試樣的土車床

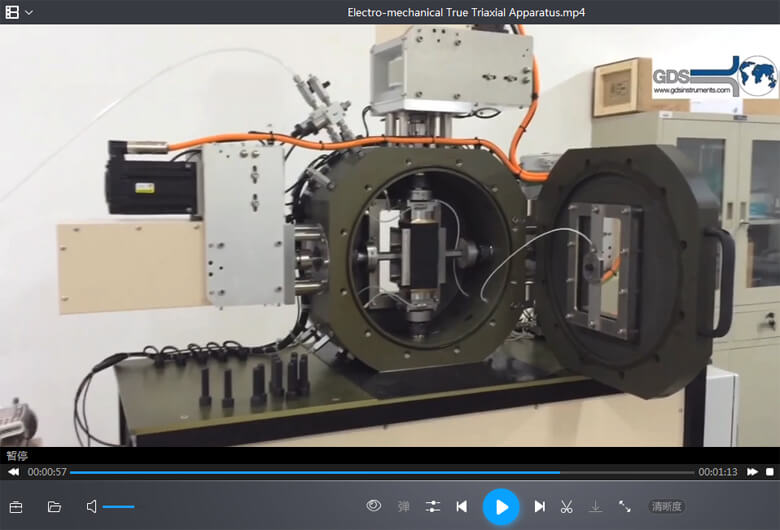

GDSTTA 視頻



















GDSTTA可進行的試驗





軸1、軸2和軸3三向力、應變、位移獨立控制，軸3應力通過圍壓控制。軸1和軸2最大能達到5Hz或10Hz，由所選的作動器型決定。（電機作動器或液壓作動器）









GDSTTA升級選項




液壓28kN作動器（10Hz），電機10/20kN作動器（5Hz），彎曲元試驗 (垂直,水平, S 和 P 波), LVDT局部應變傳感器（僅軸3），非飽和土試驗和動態圍壓。







技術參數






數據采集:

16 位, 16 通道

壓力范圍(MPa):

2

荷載范圍(kN):

5, 10, 20 – 電機作動器

28–液壓作動器
