淺談橋梁靜載試驗|日本TML靜態數據采集系統

型號：

用途：

標準規范：

相關產品
產品詳情
橋梁結構試驗是對橋梁結構物工作狀態進行直接測試的一種檢定手段，而靜載試驗就是其中一種主要的測試方法。對于公路橋梁結構來說，靜載是指以緩慢速度行駛到橋上的指定荷重級別的車輛荷載。由于靜載試驗測試的項目多，可以布置較多的測點，因此可以根據所得的測試數據，全面地分析橋梁結構的受力情況。

橋梁結構靜載試驗的目的
1．檢驗橋梁結構設計與施工的質量；
2．驗證橋梁結構設計理論和計算方法；
3．直接了解橋梁結構承載情況，用以判斷橋梁結構實際的承載能力；
4．積累科學技術資料，充實與發展橋梁計算理論和施工技術。

靜載試驗分類
  • 生產鑒定性試驗、科學研究性試驗；
  • 主要構件試驗、全橋整體試驗；
  • 實橋現場檢測、橋梁結構模型的室內試驗。為了能夠較為客觀地反映橋梁結構的工作性能，橋梁檢測多采用實橋現場檢測。

橋梁靜載試驗項目
橋梁結構的靜載試驗是將靜止的荷載作用在橋梁上的指定位置而測試結構的反力、靜應變、靜位移、傾角、裂縫以及其他試驗項目，從而推斷橋梁結構在荷載作用下的工作狀態和使用能力。

靜載試驗的方案設計流程
試驗對象選擇→理論分析計算→加載方案設計→觀測內容確定→測點布置→測試儀器選擇

靜載試驗要求
·  靜載試驗應選擇在氣溫變化不大和結構溫度趨于穩定的時間間隔內進行。
·  靜載試驗荷載持續時間，取決于結構變位達到相對穩定所需要的時間，只有結構變位達到相對穩定后，才能進行下一級荷載試驗。
·  全部測點在正式加載試驗前均應進行零級荷載的初始讀數或歸零，在進行主梁截面應力檢驗時，對應變點以后每次加載或卸載后，應立即讀數一次，并在結構變位達到相對穩定后進入下一級荷載前，再讀數一次。

TML靜態數據采集儀在橋梁靜載試驗中的應用
TDS-540新一代靜態數據采集儀_靜態應變儀
TDS-540是一款易操作的數據采集儀，集成了靜態應變測量所需的功能，可以連接應變計、應變式傳感器、直流電壓、熱電偶和鉑電阻。其測量技術通過消除熱電動勢、放大器的熱零漂移和電源線噪聲，進行穩定精確的測量。TDS-540最多可擴展至1000通道。

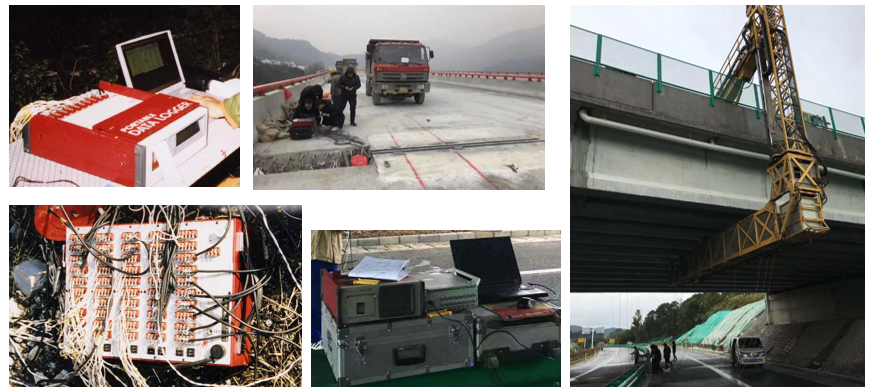

TML設備在現場


橋梁荷載試驗依據：
《公路橋梁承載能力檢測評定規程》JTG/T J21-2011
《混凝土結構試驗方法標準》GB50152-2012

（本文部分內容來源于網絡）
