摘要 本文較為詳細地講解了
聲波透射法測試儀領域的若干新技術，如相對能量解釋方法、三維層析成像分析技術等，同時闡述了現行方法中的局限性。通過橋梁灌注樁的應用實例，說明這些新技術可有效地改善測試過程和解釋精度。
1．前言
聲波透射法檢測儀是根據超聲波的透射原理檢測樁身完整性，目前已成為基樁無損檢測中行之有效的方法之一。橋梁灌注樁一般具有樁徑大、樁長長、缺陷復雜等特點，低應變動力檢測法測試樁身完整性常受到淺部盲區、多缺陷和樁長過長等限制，無法測試出樁身淺部缺陷、多個缺陷及深部缺陷或樁底。然而，聲波透射法可以克服上述所有問題。如圖 1 所示，它是在樁身中預埋若干根聲測管，聲測管材質可以是鐵管或 PVC 管，管內充滿清水作為聲耦合劑。然后將超聲脈沖發射換能器和接收換能器分別置于聲測管中同一水平高度。測試過程中，兩個換能器保持同步移動，發射換能器發射超聲脈沖通過樁身混凝土到達接收換能器接收。如果樁身混凝土有缺陷，則會引起接收波形發生變化。通過分析接收波的首波初至、幅值、頻率和波形特征，可以判定缺陷位置和缺陷程度。
圖 1：試驗示意圖
隨著聲波測試儀器的發展，現場普遍采用連續式快速采集。與過去的點式測量方法相比，測試速度和效率均大大提高了。數據分析處理方面，數學統計法和 PSD 斜率法為主要判缺方法。在聲測管間比較平行時，上述方法可準確的識別缺陷。
盡管如此，目前聲波透射法技術仍然處于不斷發展過程中。樁身混凝土本身的非線性和缺陷的眾多影響因素，比起上部結構混凝土性質來說要復雜得多，常常使得數學統計法或 PSD 法計算的臨界值和異常點與實際不符。此外，聲測管間在埋設過程中經常造成不平行或產生局部傾斜，或者即便聲測管平行，測試中發射和接收換能器常常不能保持同一高度甚至差距很大，造成數學統計法和 PSD 法不能完全適用，給解釋結果的準確性帶來風險。
為了改進測試和解釋方法，提高判缺準確度，國內外在這一領域近年來提出了一些新技術方法并應用于實際工程，取得了較為理想的效果。
2．新技術方法
2.1 相對能量判別缺陷
相對能量是對指定的時間段內實測信號絕對幅值進行積分計算的數值，其實際數值并不重要，只是一個相對值。這個概念是針對首波幅值而提出的。首波幅值是目前主要判缺標準之一。理論上，當樁身存在缺陷時，接收波形的首波初至?xí)r間延遲，首波幅值降低。但實際上由于混凝土非線性和缺陷性質不同，首波幅值并不能反映真實情況。例如，當樁身混凝土存在離析缺陷時，如粗骨料少砂漿多，首波幅值不但不降低，有時還會略高于附近其它點的首波幅值，給數據解釋帶來困難。
圖 2：經過良好混凝土的接收波形 圖 3：經過缺陷混凝土的接收波形
首波幅值只用到了接收波形中的第一個波幅，波形的其余部分沒有用到。相對能量則是指定接收波形中一段時間的幅值并積分為能量，這樣比單個首波幅值更能反映樁身混凝土的實際狀況。圖 2 為超聲波脈沖經過良好混凝土的實測波形，圖 3 為超聲波脈沖經過缺陷混凝土的實測波形。圖中兩條豎線為相對能量法指定的時間段。如果從首波幅值作為判缺標準，這兩條曲線是無法區分開的。但是如果采用相對能量法，可以容易識別出樁身混凝土完好的樁段和存在缺陷的樁段。
2.2 識別首波初至新方法
首波初至?xí)r間是聲波透射法中極為重要的參數之一，它可用來計算混凝土的波速。目前采用的首波初至?xí)r間是一個絕對量，即接收波形中第一個脈沖的到達時間。這個時間的準確程度決定了計算的混凝土波速的精度。實際上，這個時間的準確性往往受到多種因素的影響。比如測試過程中干擾波會疊加到接收波形上，容易造成識別誤差；再如聲測管的局部傾斜，造成聲測管平行部分和傾斜部分的首波初至產生差異。由此可以看出，首波初至?xí)r間并不是一個絕對數值，而應該是一個相對的概念。
目前在美國采用閾值法識別首波初至?xí)r間。閾值中包括相對閾值和絕對閾值。相對閾值通過找出實測波形中首波峰值，采用此峰值的相對百分?jǐn)?shù)作為閾值對應的時刻來識別初至?xí)r間，一般推薦使用 20～30%作為閾值。絕對閾值使用占滿量程的絕對百分?jǐn)?shù)作為閾值識別初至。一般推薦使用 10-15%作為閾值。實際工作中采用接收波形中第一個同時超過相對閾值和絕對閾值的時間確定為初至?xí)r間。
2.3 雙深度編碼器實時定位
現場測試過程中，國內目前普遍采用單個深度編碼器裝置。在連續數據采集過程中，常由于人工提拉等原因使得兩個換能器沒有處在同一水平面上，造成實測結果的一致性差。在只有一個深度編碼器的情況下是不能及時發現的。
圖 4：實時顯示的兩個換能器當前所在位置
采用兩個深度編碼器，可以實時監視兩個超聲換能器的位置，及時發現和調整換能器位置，使得兩個換能器盡可能保持同步移動，這對實測記錄大有好處。這也是目前現場測試中儀器發展的一個重要方面。
圖 4 為實測的某深度段相應的波速曲線和相對能量曲線（左側）及兩個換能器當前所在位置（右側）。從圖中可以看出，波速曲線和相對能量曲線中段出現異常，波速和相對能量均明顯減小，一般來講表示該處有明顯缺陷。但是我們觀察到該深度上兩個換能器位置明顯加大，由于兩個換能器的距離增大，有可能造成波速和相對能量的降低，這樣就會容易出現
誤判。從這個例子可見，兩個深度編碼器對現場實際測量和室內分析是十分重要的。
2.4 綜合分析方法
國內在判定缺陷分析方法上，目前采用波速或首波初至作為主要指標。在全部聲測管彼此平行時，這種方法是較為有效的方法。但是聲測管往往會出現局部傾斜或測試過程中發射和接收換能器不能彼此同步，這是波速法、波幅法甚至 PSD 斜率法都將會受到影響，給最終判定缺陷帶來困難。
即便是聲測管平行和收發換能器同步，單純使用一種方法判定缺陷仍然有問題，因為缺陷性質不同，對某一個變量（如波速）的影響不是很敏感。為此，采用綜合分析方法是解決缺陷的唯一途徑。近年來國外采用波速（或首波初至）、相對能量和瀑布圖（或稱全波列圖）組合判定缺陷。實踐證明，更為有效的方法是首先使用這個組合直觀發現缺陷，然后觀察和比較缺陷處與無缺陷處的接收波形形態，最終綜合分析判定缺陷。
圖 5：綜合法判定缺陷
圖 5 為某斷面的實測曲線。圖中深度約 7m 可見波速和相對能量明顯減小，瀑布圖相應深度處出現空白區，懷疑該處有缺陷。然后進一步證實，在確定兩個換能器同步的基礎上，觀察和比較完好混凝土處和懷疑有缺陷處的接收波形，如圖和圖。從中可以清楚地看出缺陷處接收波形首波初至?xí)r間長、相對能量低且波形畸變。通過綜合分析最終判定該斷面在深度為 7m 附近有明顯缺陷。
2.5 三維成像分析技術
三維成像分析技術在我們國內尚未有正式的成果及和應用，仍然沿用全波列或聲學參數對深度的 XY 圖。在有限的聲測管和測試斷面情況下，只能判斷缺陷的粗略位置和范圍，不能給定缺陷的形狀和損失大小。近年來國外應用層析成像技術對有限實測斷面數據進行數學計算，建立二維和三維圖像。由此，判定缺陷形狀、位置和大小。這可以說是聲波透射法今后發展的方向之一。有些國家已經建議將三維成像分析技術納入到灌注樁樁身質量檢測規范中，以補充（甚至取代）當前只使用 XY 圖作為判缺標準。
圖 6 為某根樁三維成像分析結果。圖中可以看出沿深度方向有幾處比較明顯的缺陷存在。立體鋼筋骨架圖顯示了各缺陷的分布范圍。對缺陷處任一位置可進行橫切面二維顯示。從中可以計算缺陷面積占全截面面積的百分比，即得到定量的缺陷大小。如圖所示，對應 7 米附近的缺陷，其分布范圍主要集中在測管 4、5、6 附近，缺陷率為 23%。
圖 6：三維成像分析結果
3．應用實例
3.1 全截面缺陷
某橋梁鉆孔灌注樁應用上述聲波透射法新技術分析結果曲線如圖 7 所示。瀑布圖中顯示了一個“全截面缺陷”，4 個 35m 長聲測管的所有 6 個斷面的測試結果都顯示在約 28m 處有一個明顯缺陷。圖中最右邊為一個代表性斷面的實測首波初至（左側）曲線和相對能量對數曲線（右側），可清晰的將全截面的主缺陷位置及未有缺陷的完整部分顯示出來，不必進一步分析。缺陷樁通過抽芯檢測進行了驗證，并采用高壓注漿方法進行了處理。
圖 7：全截面缺陷
3.2 樁身多個缺陷及三維顯示

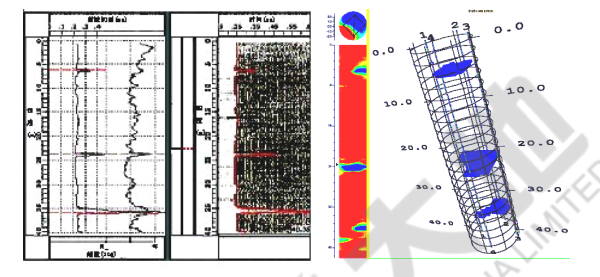

某高架橋采用單樁單柱基礎形式，鉆孔灌注樁樁徑 2.2 米，樁長 40 米。由于該樁的重要性且處于軟土地層中，為考察樁身完整性情況共埋設 4 根聲測管。有代表性的斷面測試結果如圖 8 所示。圖通過首波初至曲線、相對能量對數曲線和瀑布圖綜合分析，可容易地判斷出沿深度方向有三處明顯缺陷。為了進一步確定缺陷范圍和損失大小，采用三維成像分析計算，得到圖。
(a) 曲線分析結果 (b)三維成像分析結果
圖 8：樁身存在多個缺陷
4．結語
聲波透射法測試設備在灌注樁樁身完整性檢測中是非常行之有效的技術之一。但工程實際中的各種影響因素的存在，不可能完全使用理想的數理統計方法計算識別樁身缺陷。特別對于非平行聲測管來說，數理統計法判斷結果容易產生誤判。近年來發展起來的新技術，如采用兩個深度編碼器、相對能量及全波列圖綜合分析方法大大改進了測試過程和計算結果。為了確定缺陷形狀和定量計算缺陷大小，出現了三維成像分析技術。通過實際應用表明這些新技術豐富和改進了現有的聲波透射法測試方法和解釋方法，對今后補充和完善規范標準大有益處。
