无码视频在线看_成调教视频人网站免费视频_日韩中文字幕永久无码_亚洲成av午夜电影

400-700-9998
歐美大地 新聞 行業(yè)新聞 RCT氯離子快速測(cè)定儀助力混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)化進(jìn)程
產(chǎn)品中心
RCT氯離子快速測(cè)定儀助力混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)化進(jìn)程

型號(hào)：

用途：

標(biāo)準(zhǔn)規(guī)范：

相關(guān)產(chǎn)品
產(chǎn)品詳情
氯離子快速測(cè)定儀,混凝土氯離子測(cè)定儀,氯離子質(zhì)量測(cè)定儀

氯離子對(duì)混凝土性能影響巨大，因此在危害預(yù)防措施中，應(yīng)切實(shí)采取有效措施落實(shí)檢測(cè)質(zhì)量責(zé)任，出臺(tái)具有一定針對(duì)性的質(zhì)量控制標(biāo)準(zhǔn)非常重要，RCT氯離子快速測(cè)定儀助力混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)化進(jìn)程。

氯離子對(duì)混凝土質(zhì)量的危害

  1. 氯離子能降低混凝土的強(qiáng)度
  2. 會(huì)對(duì)鋼筋造成腐蝕
  3. 會(huì)對(duì)整個(gè)工程的耐久度造成影響

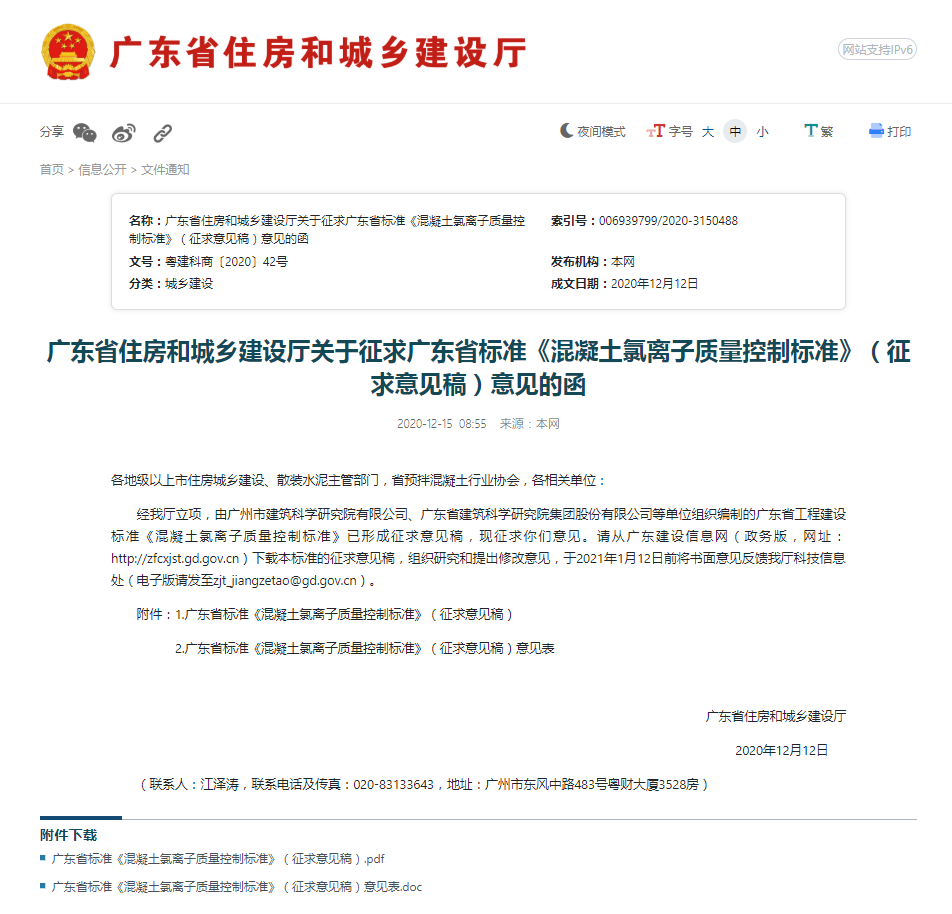

2020年12月廣東省住房和城鄉(xiāng)建設(shè)廳公開征求廣東省標(biāo)準(zhǔn)《混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)》意見

氯離子測(cè)定儀,混凝土氯離子測(cè)定儀,氯離子檢測(cè)儀

NO.1

基本規(guī)定

1

混凝土氯離子質(zhì)量控制應(yīng)從原材料、混凝土生產(chǎn)、運(yùn)輸和施工等方面進(jìn)行。

2

混凝土氯離子最大含量應(yīng)根據(jù)結(jié)構(gòu)所處的環(huán)境類別、混凝土類型、結(jié)構(gòu)設(shè)計(jì)使用年限確定。

3

混凝土配合比設(shè)計(jì)應(yīng)根據(jù)混凝土氯離子最大含量允許值進(jìn)行原材料的選用。

4

對(duì)混凝土的氯離子含量進(jìn)行檢驗(yàn)與驗(yàn)收時(shí)，不得采用氯離子總含量計(jì)算值替代。

5

本標(biāo)準(zhǔn)中混凝土拌合物氯離子含量按水泥質(zhì)量百分比計(jì)，硬化混凝土氯離子含量按膠凝材料質(zhì)量百分比計(jì)。

6

對(duì)混凝土氯離子質(zhì)量控制有特殊要求時(shí)，應(yīng)制定混凝土氯離子質(zhì)量控制專項(xiàng)方案。



NO.2

技術(shù)要求

混凝土質(zhì)量控制應(yīng)從原材料、拌合物、硬化混凝土三個(gè)階段進(jìn)行。



原料氯離子含量要求

對(duì)于混凝土中氯離子的控制，關(guān)鍵在于從源頭上對(duì)混凝土各原材料的氯離子含量進(jìn)行控制。

氯離子快速測(cè)定儀,混凝土氯離子測(cè)定儀,氯離子質(zhì)量測(cè)定儀



混凝土拌合物離子含量要求

本標(biāo)準(zhǔn)中硬化混凝土中的氯離子以膠凝材料質(zhì)量百分比計(jì)，混凝土拌合物中的氯離子含量以水泥質(zhì)量百分比計(jì)。

設(shè)計(jì)使用年限為50年的混凝土結(jié)構(gòu)：

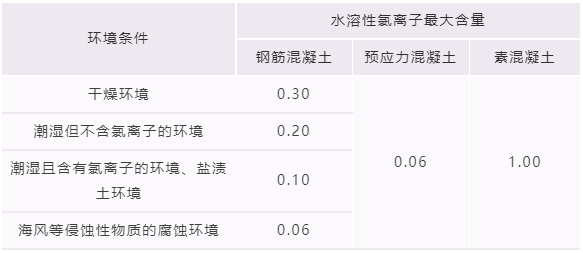

混凝土拌合物中水溶性氯離子最大含量

（按水泥用量的質(zhì)量百分比，%）

設(shè)計(jì)使用年限為100年的鋼筋混凝土結(jié)構(gòu)，混凝土拌合物中水溶性氯離子最大含量不得超過0.06%。



硬化混凝土離子含量要求

設(shè)計(jì)使用年限為50 年的混凝土結(jié)構(gòu)：

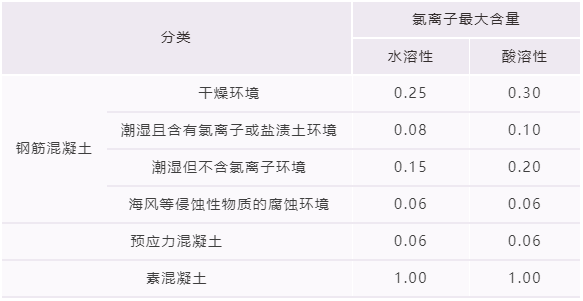

硬化混凝土氯離子最大含量

（按膠凝材料用量的質(zhì)量百分比計(jì)，%）

氯離子快速測(cè)定儀,氯離子含量測(cè)定儀,氯離子質(zhì)量測(cè)定儀

設(shè)計(jì)使用年限為100 年的混凝土結(jié)構(gòu)，硬化混凝土中氯離子最大含量不得超過0.06%。



NO.3

檢測(cè)方法



01

原材料中氯離子含量

#

水泥

《水泥化學(xué)分析方法》GB/T 176

#

混凝土用砂

《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》JGJ52，并修約至0.001%。

#

混凝土用石

《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》JGJ52

先對(duì)石子進(jìn)行破碎，過5mm 篩孔，并按照砂中氯離子含量測(cè)試方法進(jìn)行，結(jié)果修約至0.001%。

#

粉煤灰、?；郀t礦渣粉、硅灰等摻合料

《水泥化學(xué)分析方法》GB/T176

#

混凝土外加劑

《混凝土外加劑勻質(zhì)性檢驗(yàn)方法》GB/T 8077

#

混凝土拌合用水

《水質(zhì)氯化物的測(cè)定》GB/T 11896



02

混凝土拌合物中氯離子含量

#

取樣

工程現(xiàn)場(chǎng)取樣時(shí)應(yīng)隨機(jī)從同一攪拌車中取樣，混凝土充分?jǐn)嚢杈鶆颍⒃谛读狭考s為1/4~3/4 之間取樣，混凝土取樣量不應(yīng)少于20L。

取樣檢測(cè)應(yīng)自加水?dāng)嚢杵?h 內(nèi)完成。

#

檢測(cè)方法

快速測(cè)定應(yīng)按照本標(biāo)準(zhǔn)附錄A 混凝土拌合物中水溶性氯離子含量快速測(cè)試方法 進(jìn)行。

當(dāng)存在爭(zhēng)議時(shí)，按照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《混凝土中氯離子含量檢測(cè)技術(shù)規(guī)程》JGJ/T 322 中附錄B 的方法進(jìn)行。



03

硬化混凝土氯離子含量檢驗(yàn)

#

檢測(cè)樣品

采用標(biāo)準(zhǔn)養(yǎng)護(hù)試件或同條件養(yǎng)護(hù)試件。

#

檢測(cè)方法

硬化混凝土中水溶性氯離子含量的檢測(cè)應(yīng)按本標(biāo)準(zhǔn)附錄B硬化混凝土中水溶性氯離子含量測(cè)試方法 進(jìn)行。

硬化混凝土中酸溶性氯離子含量或存在爭(zhēng)議時(shí)，檢測(cè)應(yīng)按照本標(biāo)準(zhǔn)附錄C硬化混凝土中酸溶性氯離子含量測(cè)試方法 進(jìn)行。



04

既有結(jié)構(gòu)或預(yù)制構(gòu)件中氯離子含量

#

檢測(cè)樣品

采用標(biāo)準(zhǔn)養(yǎng)護(hù)試件或同條件養(yǎng)護(hù)試件。缺少同條件養(yǎng)護(hù)試件時(shí)，可從既有結(jié)構(gòu)或預(yù)制構(gòu)件中鉆取混凝土芯樣。

#

檢測(cè)方法

水溶性氯離子含量的檢測(cè)應(yīng)按本標(biāo)準(zhǔn)附錄B硬化混凝土中水溶性氯離子含量測(cè)試方法 進(jìn)行。

酸溶性氯離子含量或存在爭(zhēng)議時(shí)，檢測(cè)應(yīng)按照本標(biāo)準(zhǔn)附錄C硬化混凝土中酸溶性氯離子含量測(cè)試方法 進(jìn)行。



其中，附錄A混凝土拌合物中水溶性氯離子含量快速測(cè)試方法主要針對(duì)現(xiàn)場(chǎng)或?qū)嶒?yàn)室的快速測(cè)定，附錄B和附錄C適用于采用自動(dòng)電位滴定儀法測(cè)定硬化混凝土的水溶性和酸溶性氯離子含量，且均需要有資質(zhì)的第三方檢測(cè)機(jī)構(gòu)進(jìn)行檢驗(yàn)。

NO.4

混凝土拌合物中水溶性氯離子含量快速測(cè)試方法

適用于現(xiàn)場(chǎng)或試驗(yàn)室的混凝土拌合物中水溶性氯離子含量的快速測(cè)定。是現(xiàn)場(chǎng)進(jìn)行混凝土質(zhì)量控制的重要方法。

與《混凝土中氯離子含量檢測(cè)技術(shù)規(guī)程》JGJ/T 322-2013 和《水運(yùn)工程混凝土試驗(yàn)規(guī)程》JTS/T 236-2019 中，建立電位-氯離子濃度關(guān)系曲線采用5.5×10-3mol/L、5.5×10-4mol/L兩種濃度的NaCl 標(biāo)準(zhǔn)溶液不同的是，本征求意見稿附錄A的快速測(cè)試方法，為了避免因個(gè)別點(diǎn)濃度的偏離導(dǎo)致結(jié)果的不準(zhǔn)確，將建立關(guān)系曲線的2 個(gè)點(diǎn)的濃度標(biāo)準(zhǔn)氯化鈉溶液調(diào)整為5.0×10-1mol/L、5.0×10-2mol/L、5.0×10-3mol/L、5.0×10-4mol/L 4個(gè)點(diǎn)的濃度標(biāo)準(zhǔn)氯化鈉溶液，既能覆蓋不同環(huán)境條件下的混凝土氯離子限定值，又覆蓋了日常檢測(cè)所涉及到的范圍，而且，可以減少由于標(biāo)準(zhǔn)溶液濃度的偏離帶來的偏差。



本標(biāo)準(zhǔn)是綜合考慮到準(zhǔn)確性和可操作性，結(jié)合目前市場(chǎng)上普遍采用氯離子快速測(cè)定儀進(jìn)行拌合物氯離子檢測(cè)的現(xiàn)狀，提出的 “附錄A 混凝土拌合物水溶性氯離子含量的快速測(cè)定”方法。




氯離子快速測(cè)定儀

RCT&RCTW

氯離子快速測(cè)定儀,氯離子含量測(cè)定儀,氯離子質(zhì)量測(cè)定儀

RCT和RCTW氯離子含量測(cè)定儀主要用于現(xiàn)場(chǎng)或?qū)嶒?yàn)室測(cè)定新拌混凝土或混凝土粉末樣品中的氯離子含量。



NO.1 用途

RCT和RCTW氯離子含量測(cè)試儀用于現(xiàn)場(chǎng)或?qū)嶒?yàn)室測(cè)定新拌混凝土或混凝土粉末樣品中的氯離子含量。測(cè)試結(jié)果可用于：

  • 測(cè)定氯離子含量可預(yù)測(cè)結(jié)構(gòu)的使用壽命；
  • 確定因氯離子含量高而需要去除的表面層的厚度；
  • 與其它測(cè)試系統(tǒng)例如鋼筋銹蝕測(cè)定儀等結(jié)合使用，診斷結(jié)構(gòu)內(nèi)鋼筋銹蝕的程度；
  • 在電化學(xué)法去除氯離子的過程中監(jiān)測(cè)氯離子含量的變化情況；
  • 測(cè)量新拌混凝土或其組分中的氯離子含量。
氯離子測(cè)定儀,氯離子含量測(cè)定儀,氯離子質(zhì)量測(cè)定儀

NO.2 原理

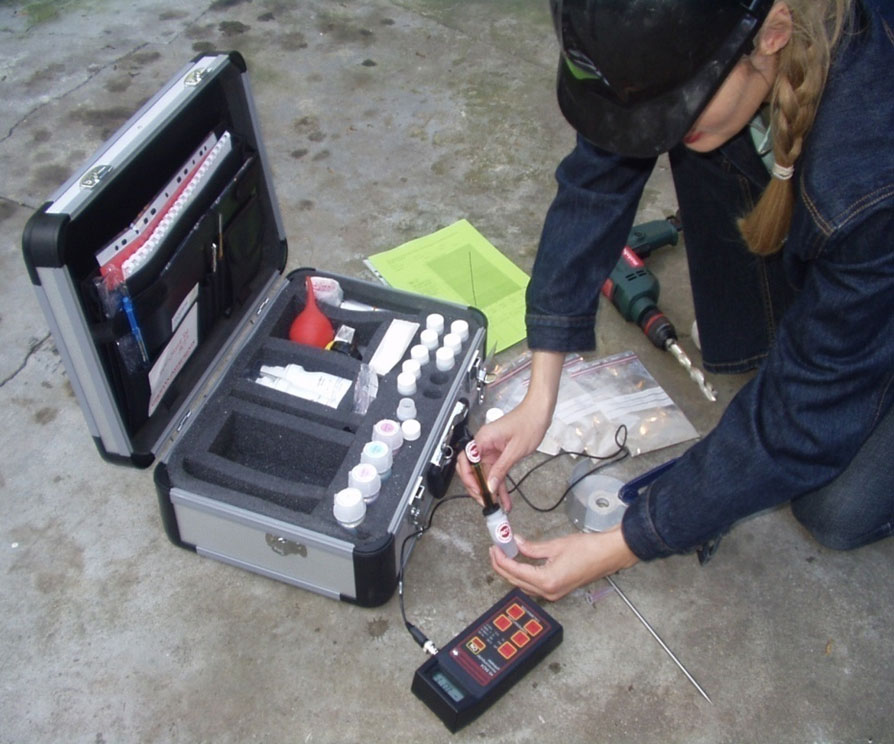

通過鉆取或打磨結(jié)構(gòu)物上的表層混凝土，可以獲得硬化混凝土的粉末狀試樣；或者直接從新拌混凝土中獲取試樣。將試樣與一定量的萃取液混合，并搖晃5分鐘。萃取液可去除干擾性離子，例如硫離子，并提取試樣中的氯離子。將標(biāo)定過的電極侵入溶液中可測(cè)定氯離子含量，以占混凝土質(zhì)量的百分比表示。

氯離子快速測(cè)定儀,氯離子含量檢測(cè)儀,氯離子測(cè)定儀器

NO.3 精度

RCT和RCTW測(cè)試結(jié)果與標(biāo)準(zhǔn)的實(shí)驗(yàn)室電位滴定方法，如AASHTO T260、ASTM C114、DS423.28、NS3671、及本征求意見稿中的附錄B、附錄C的相關(guān)性，已經(jīng)建立了很多。下圖所示為北歐和美國(guó)各實(shí)驗(yàn)室所做的對(duì)比實(shí)驗(yàn)結(jié)果。



更多關(guān)于混凝土質(zhì)量控制的相關(guān)儀器及應(yīng)用，請(qǐng)?jiān)斣儦W美大地。
